Thiết bị chống sét bảo vệ cấp II cho đường tín hiệu SL-SPM180

Thông tin sản phẩm

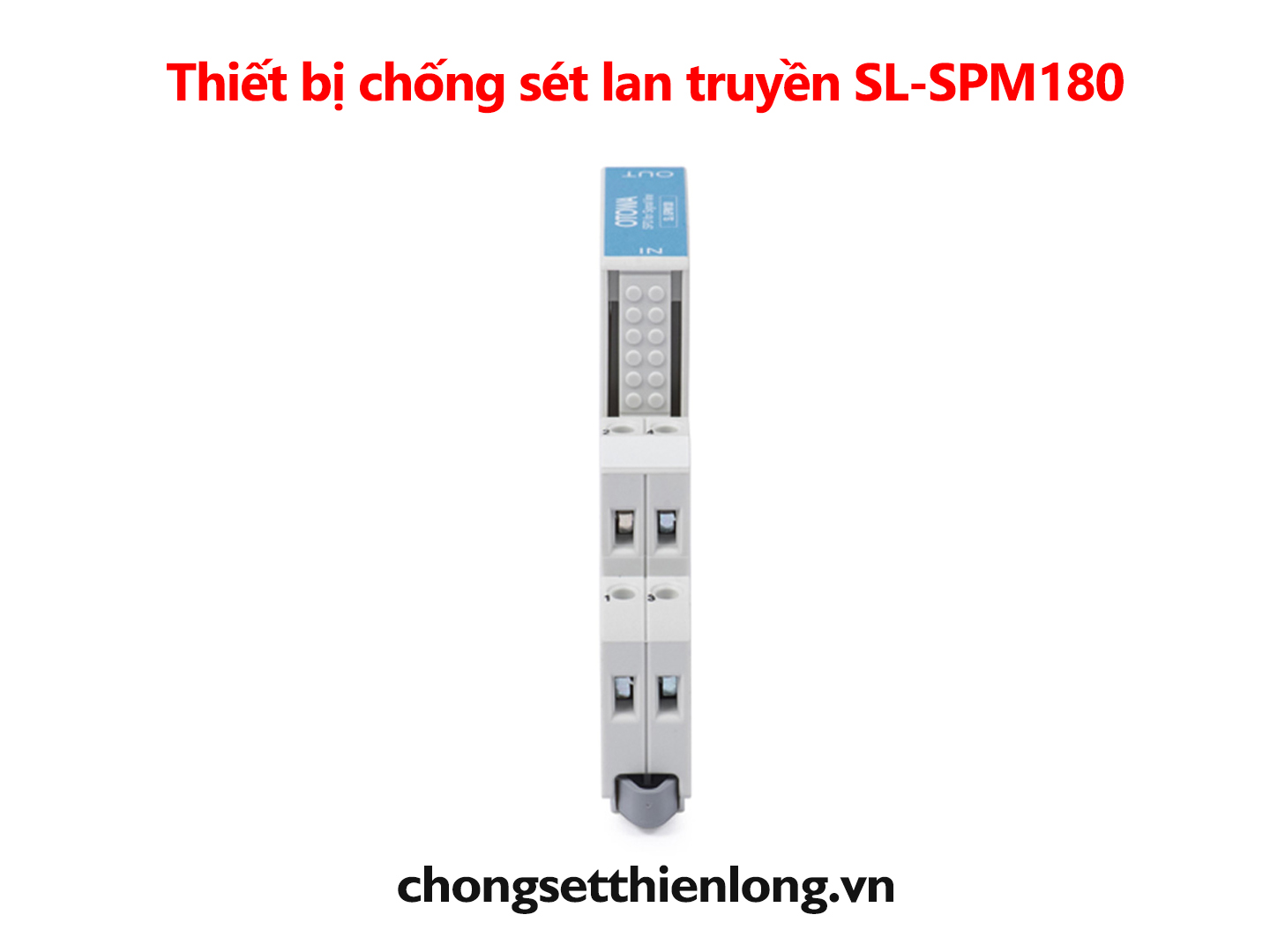

Thiết bị chống sét bảo vệ cấp II cho đường tín hiệu SL-SPM180

Mô tả sản phẩm:

SL-SPM180 là thiết bị chống sét bảo vệ cấp II cho đường tín hiệu có mô-đun được thiết kế nhỏ gọn giúp bảo vệ một cặp giao diện cân bằng với cách ly điện. Trong quá trình sử dụng có thể dễ dàng thay thế mô-đun bảo vệ. Thiết bị có dòng xả xung sét cao, lên đến 20kA (8/20μs). Sản phẩm được nhập khẩu chính hãng và phân phối tại Chống sét Thiên Long.

Thông tin về thiết bị chống sét bảo vệ cấp II cho đường tín hiệu SL-SPM180:

-Hãng sản xuất: OTOWA

- Xuất xứ: Nhật Bản

- Điện áp định mức (Un) : 180V

- Điện áp làm việc tối đa D.C (Uc) : 127V

- Điện áp làm việc tối đa A.C (Uc) : 180V

- Cấp bảo vệ điện áp tại 1kV/μs C3 line-line (Up) : ≤250V

- Cấp bảo vệ điện áp tại 1kV/μs C3 line-PG (Up) : ≤550V

Thông số kỹ thuật của thiết bị chống sét bảo vệ cấp II cho đường tín hiệu SL-SPM180:

Loại	SL-SPM180
Cấp bảo vệ	Bảo vệ cấp II D1 C2
Điện áp định mức (Un)	180V
Điện áp làm việc tối đa a.c (Uc)	180V
Điện áp àm việc tối đa d.c (Uc)	127V
Dòng điện định mức tại 45℃ (Il)	0.75A
Dòng xung sét D1 (10/350μs) (Iimp)	1kA
Tổng dòng xung sét C2 (8/20μs) (In)	20kA
Dòng xung sét C2 (8/20μs) cho mỗi dòng (In)	10kA
Cấp bảo vệ điện áp cho In C2 line-line (Up)	≦270V
Cấp bảo vệ điện áp cho In C2 line-PG (Up)	≦600V
Cấp bảo vệ điện áp tại 1kV/μs C3 line-line (Up)	≦250V
Cấp bảo vệ điện áp tại 1kV/μs C3 line-PG (Up)	≦550V
Trở kháng trên mỗi dòng	1.8 ohm(s)
Tần số cắt (fG)	25.0MHz
Điện dung	≦240pF
Điện dung-PG	≦16pF
Nhiệt độ hoạt động (Tu)	-40℃～ +80℃
Vật liệu bảo vệ / Màu sắc	polyamide PA 6.6 / Màu xám
Vị trí lắp đặt	Lắp đặt trong nhà
Chỉ tiêu bảo vệ	IP 20
Tiêu chuẩn	IEC 61643-21, UL 497B
Chỉ tiêu	UL

Hướng dẫn kết nối và lắp đặt thiết bị chống sét bảo vệ cấp II cho đường tín hiệu SL-SPM180:

Kết nối:

Lắp đặt:

Chú ý khi lắp đặt:

Sau khi định vị giá đỡ trên thanh DIN, kéo thanh trượt ra khỏi giá đỡ và đẩy giá đỡ vào thanh DIN. Nhả thanh trượt, gắn chân đế cố định vào thanh DIN.

Nếu thiết bị giám sát ở xa thiết bị chống sét, lắp đặt sao cho thiết bị chống sét gần kề thiết bị giám sát để bảo vệ thiết bị này bởi khi giông sét, sét có thể đánh có thể lan qua đường dây tín hiệu.

Khuyến cáo bảo trì thiết bị chống sét lan truyền cho đường tín hiệu SL-SPM180::

Để đảm bảo thiết bị chống sét SL-SPM180 hoạt động tốt nhất, khách hàng nên thường xuyên kiểm tra và bảo trì thiết bị trong một số trường hợp sau:

Thay giá đỡ mới cho thiết bị nếu nhận thấy màu sắc hoặc là hình dáng bị biến đổi.
Kiểm tra bên ngoài thiết bị.
Vỏ nhựa bị biến đổi màu sắc hoặc hình dạng.
Chỉ báo trạng thái chuyển màu bị rơi ra.

- Nếu chỉ báo trạng thái bị rơi ra, thiết bị cắt sét SL-SPM180 sẽ không hoạt động được nữa.

Cần kiểm tra các liên kết có sẵn.
Cầu dao chống rò điện đất hoạt động mọi lúc (Sau khi thay thế thiết bị cắt sét, kiểm tra và xác nhận cầu dao này không hoạt động).

Chú ý: Trước khi bảo trì, tắt công tắc cách ly để kiểm tra (hoặc ngắt cầu dao chống rò điện đất ở phía đầu vào điện của thiết bị cắt sét và các mức đạt tiêu chuẩn đối với thiết bị cắt sét).
