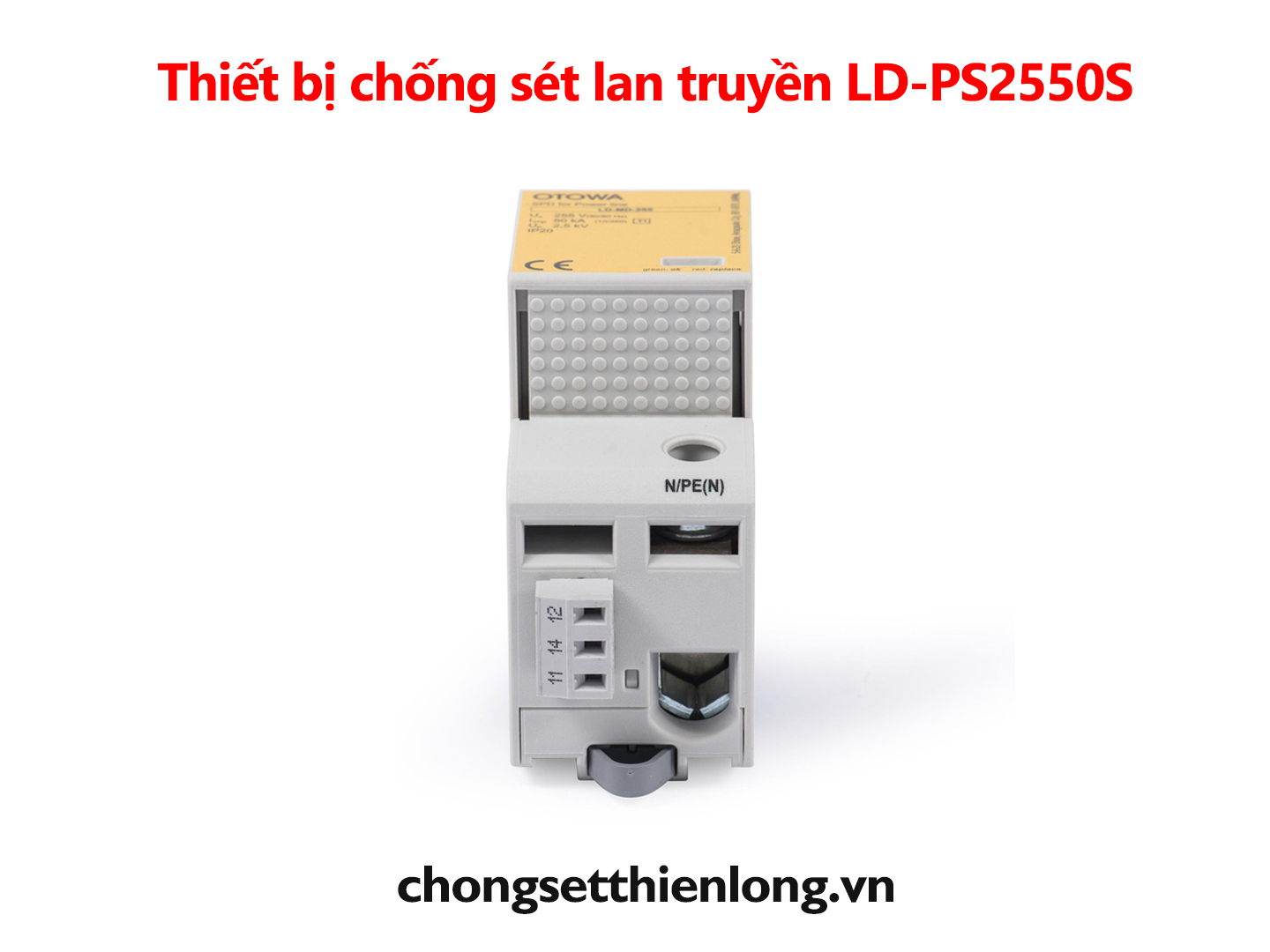

Thiết bị chống sét lan truyền bảo vệ cấp I cho đường nguồn điện LD-PS2550S

Loại

LD-PS2550S

Thiết bị cắt sét tiêu chuẩn EN 61643-11/IEC 61643-11

Bảo vệ cấp I

Điện áp định mức (Un)

230V

(50 / 60 Hz)

Điện áp làm việc tối đa (Uc)

255V

(50 / 60 Hz)

Dòng xả xung sét (10/350μs) (Iimp)

50kA

Năng lượng bảo vệ riêng (W/R)

625.00kJ/ohms

Cấp bảo vệ điện áp (Up)

≦2.5kV

Khả năng chịu đựng dòng điện lên đến (lfi)

50kArms

Giới hạn chịu đựng dòng

Không ngắt quãng cầu chì 32A gL/gG lên đến đến dòng 50kArms

Thời gian phản hồi (tA)

≦100ns

Cầu chì dự phòng tối đa (L) lên đến Ik = 50kArms (ta ≦ 0,2s)

500 A gG

Cầu chì dự phòng tối đa (L) lên đến Ik = 50kArms (ta≦5s)

315 A gG

Cầu chì dự phòng tối đa (L-L')

125 A gG

Điện áp làm việc ngắn hạn (TOV) (Ut)

440V trong 120 phút

Nhiệt độ hoạt động (lắp song song) (Tup)

-40℃～ +80℃

Nhiệt độ hoạt động (lắp nối tiếp) (Tup)

-40℃～ +60℃

Chỉ trạng thái hoạt động / chỉ báo lỗi

xanh / đỏ

Số lượng đầu vào

1

Diện tích mặt cắt ngang (L/N, L'/N', N/PE (N)) (nhỏ nhất)

10mm2 dây cứng / dễ uốn

Diện tích mặt cắt ngang (L/N, N/PE (N))  (lớn nhất)

50mm2 dây bện/ 35mm2 dễ uốn

Diện tích mặt cắt ngang (L'/N')  (lớn nhất)

35mm2 dây bện  / 25mm2 dễ uốn

Đế gắn vào

Thanh DIN 35mm theo tiêu chuẩn EN 60715

Vật liệu bảo vệ

Nhựa nhiệt dẻo, màu xám, UL 94 V-0

Vị trí lắp đặt

Lắp đặt trong nhà

Chỉ tiêu bảo vệ

IP 20

Số lượng

2 mô-đun DIN 43880

Loại tiếp điểm báo hiệu từ xa

tiếp điểm có thể thay đổi

Chuyển đổi công suất dòng điện xoay chiều

250V / 0.5A

Chuyển đổi công suất dòng điện một chiều

250V / 0.1A ;

125V / 0.2A ;

75V / 0.5A

Diện tích mặt cắt ngang tiếp điểm báo hiệu từ xa

max. 1.5mm2

dây cứng / dễ uốn
